消防接口儀器配置試驗方案
作者：m.69qo.com/ 發布時間：2020-11-14 10:43
消防接口儀器配置試驗方案
1、概述
適用于消防水帶接口、消防吸水管接口和配置在消火栓、消防泵，消防水泵接合器，分水器、集水器、消防水槍和其它，消防裝備上的接口及各種異徑接口、異型接口、悶蓋等型式試驗和出廠檢驗。1.1消防接口分為：內扣式接口、卡式接口、螺紋式接口、異型接口。

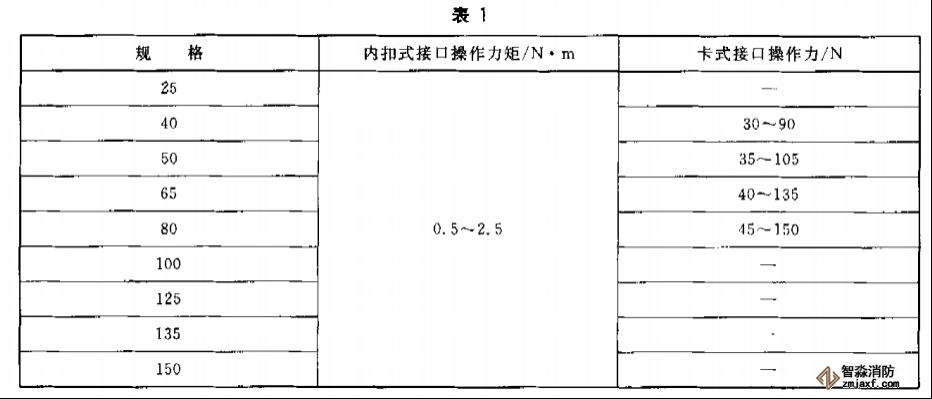

1.2接口操作力和操作力矩，接口成對連接好，操作力和操作力矩應符合表1規定，參考GB12514.1-2005第4.3節。

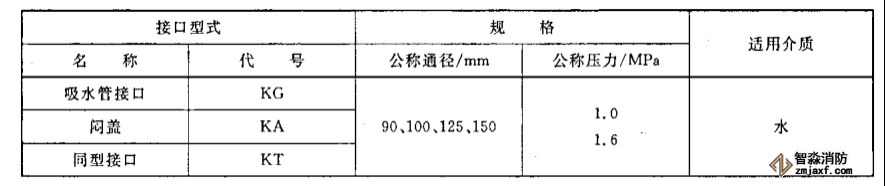

1.3內扣式消防接口的型式和規格應符合表2
表2
1.4卡式消防接口的型式和規格應符合表3
表3
1.5螺紋式消防接口的型式規格應符合表4
表4
2、依照標準
依照國家消防裝備質量監督檢驗中心《檢驗報告》的型式檢驗符合以及GB12514.1-2005《消防接口第1部分：消防接口通用技術條件》、CCCF-XSRK-005:2008《消防類產品型式認可實施規則，消防接口產品》3、測試項目：依照國家消防裝備質量監督檢驗中心《檢驗報告》的型式檢驗
| 序號 | 檢測項目 | 標準要求 | 依照標準 | 標準條款 | |
| 3.1 | 基本尺寸/mm | d | 63.5 0.74 | GB/TT12514.1 | 4.1 |
| D | 111 -2.4 | ||||
| D1 | 98 -0.87 | ||||
| D2 | 90 -0.87 | ||||
| D3 | 76-0.74 | ||||
| m | 12 0.70 | ||||
| n | 5.0±0.09 | ||||
| L | ≧82.5 | ||||
| L1 | 55-1.0 | ||||
| 3.2 | 外觀質量 | 應符合GB12514.1中4.2的要求 | 4.2 | ||
| 3.3 | 標志 | 在接口表面醒目處應清晰地標出型號、規格、商標或廠名等永久性標志 | 7 | ||
| 3.4 | 抗跌落性能 | 除內、外螺紋固定接口處，其他接口從1.5m高處自由落下5次，應無損壞，試驗后應能正常操作作用 | 5.7 | ||
| 3.5 | 耐腐蝕性能 | 接口經96h連續噴射鹽霧腐蝕試驗后，接口表面應無起層、氧化、剝落或其他肉眼可見的點蝕凹坑，試驗后應能正常操作使用 | 5.8 | ||
| 3.6 | 密封性能 | 在0.3MPa水壓下，不應發生滲漏現象 | 5.4 | ||
| 在公稱壓力水壓下，不應發生滲漏現象 | |||||
| 3.7 | 水壓強度 | 接口在1.5倍公稱壓力水壓下，不應出現可見裂縫或斷裂現象，試驗后應能正常操作使用 | 5.5 | ||
| 3.8 | 操作力矩/N.m | 0.5~2.5 | 4.3 | ||
4、儀器配置：
| 序號 | 檢測項目 | 產品型號 | 設備名稱 | 標準條款 |
| 4.1 | 抗跌落性能 | ZY6027B | 消防噴槍跌落試驗機 | GB/T12514.1-2005第5.7節 |
| 4.2 | 耐腐蝕性能 | ZY6021-900 | 鹽霧腐蝕試驗機 | GB/T12514.1-2005第5.8節 |
| 4.3 | 密封性能 | ZY6502-PC | 消防接口壓力綜合試驗機 | GB/TT12514.1-2005第5.4節 |
| 4.4 | 水壓強度 | ZY6502-PC | 消防接口壓力綜合試驗機 | GB/TT12514.1-2005第5.5節 |
5、選用儀器清單：
| 序號 | 儀 器 名 稱 | 型號 | 品牌 | 數量 |
| 5.1 | 消防噴槍跌落試驗機 | ZY6027B | 中諾 | 1臺 |
| 5.2 | 鹽霧腐蝕試驗機 | ZY6021-900 | 中諾 | 1臺 |
| 5.3 | 消防接口壓力綜合試驗機 | ZY6502-PC | 中諾 | 1臺 |
6、實驗室其它費用：與其他儀器共實驗室，不需費用
